產品名稱： pz973h dn500電動暗桿刀型閘閥[ 2021-09-18 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

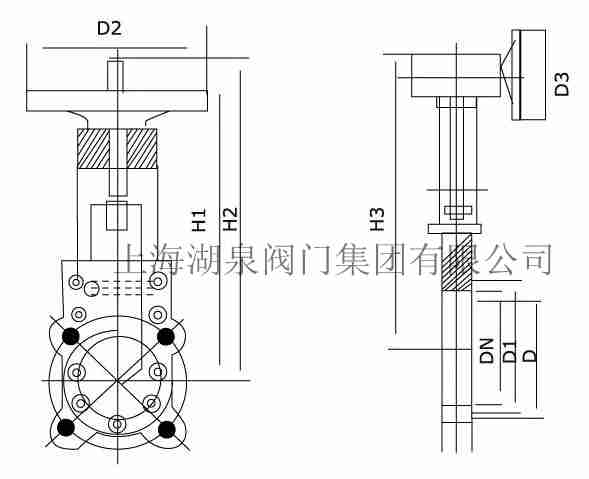

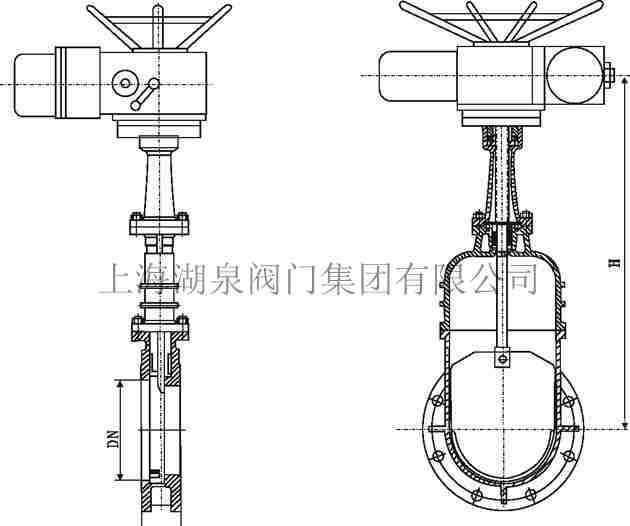

結構圖片

一、pz973h dn500電動暗桿刀型閘閥產品介紹

上海湖泉閥門集團有限公司是一家集閥門設計、研發、制造、銷售于一體的企業。電動暗桿帶蓋刀型閘閥的驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。DMZ973H電動暗桿帶蓋刀型閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業自動化要求。對夾式刀型閘閥,氣動刀型閘閥,不銹鋼刀閘閥,電動刀型閘閥,電液動刀閘閥,梅花型刀閘閥,硬密封刀閘閥,國標刀閘閥,耐磨刀閘閥等，并可根據用戶要求制造各種特殊閥門，產品以其可靠性、穩定性廣泛應用于石化、天然氣、造紙、環保、冶金、礦山、建筑等行業。

二、 pz973h dn500電動暗桿刀型閘閥執行標準

項目名稱采用標準	可選標準
設計制造驗收JB/T 8691	MSS SP-81
閥門結構長度GB/T 15188.2-1994	TAPPI TIS 405.8
閥門法蘭連接JB/T 79-1994	ANSI B16.5
閥門檢驗和試驗GB/T 13927-1992	JB/T 9092-1999
閥門標志GB 12220-1989	IS0 5209：87

三、pz973h dn500電動暗桿刀型閘閥零部件材料

閥體、上蓋Valve body, upper cap	碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate	不銹鋼stainless steel
閥桿Stem	不銹鋼stainless steel
密封圈Seal ring	橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy

四、 pz973h dn500電動暗桿刀型閘閥性能規范

公稱壓力Nominal pressure	PN
殼體試驗Casing test	1.5XPN
密封試驗Leak test	1.1XPN
工作溫度Operating temperature	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
適用介質Working medium	糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mi

公稱壓力 PN(MPa)	公稱通徑DN(mm)	尺寸(mm)									電動裝置型號	公稱轉矩(N·m)	電動機功率(kW)	重量(kg)
公稱壓力 PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	b	n-φd	N-M	f	H	電動裝置型號	公稱轉矩(N·m)	電動機功率(kW)	重量(kg)
1.0	50	65	165	125	95	14	2-φ18	2-M16	3	370	DZ10	100	0.25	58
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	64
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	72
	180	70	220	180	156	16	4-φ18	4-M16	3	780	DZ20	200	0.37	84
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	90
	200	80	340	295	266	18	4-φ22	4-M20	3	1033	DZ30	300	0.55	120
	250	86	395	350	320	18	6-φ22	6-M20	3	1080	DZ30	300	0.55	208
	300	92	445	400	370	18	8-φ22	4-M20	3	1170	DZ30	300	0.55	232
	350	100	505	460	428	18	10-φ22	6-M20	3	1250	DZ30	300	0.55	240
	400	110	565	515	480	20	8-φ26	8-M24	4	1332	DZ45	450	1.5	270
	450	120	615	565	530	22	10-φ26	10-M24	4	1480	DZ60	600	2.2	389
	500	130	670	620	565	24	10-φ26	10-M24	4	1530	DZ130	1200	3	440
1.6	50	65	165	125	99	14	2-φ18	2-M16	3	370	DZ10	100	0.25	60
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	68
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	74
	100	70	220	180	156	15	4-φ18	4-M16	3	780	DZ20	200	0.37	88
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	106
	200	80	340	295	266	16	8-φ22	4-M20	3	1033	DZ30	300	0.55	124
	250	94	405	355	319	18	8-φ22	4-M20	3	1080	DZ30	300	0.55	218
	300	98	460	410	370	18	6-φ26	6-M24	4	1170	DZ30	300	0.55	240
	350	100	520	470	429	18	8-φ26	8-M24	4	1250	DZ45	450	1.5	275
	400	110	580	525	485	20	10-φ30	6-M27	4	1332	DZ45	450	1.5	290
	450	120	640	585	548	22	10-φ30	10-M27	4	1480	DZ60	600	2.2	390
	500	130	715	650	609	24	10-φ33	10-M30	4	1530	DZ120	1200	3	460
