      產品名稱:止回閥H44F46-16C\DN100廠家及結構圖[ 2025-07-25 ]

      訂購熱線:021-64162222
      訂購傳真:021-62677999
      質量穩定:實行全過程質量監控,細致入微全方位檢測!
      價格合理:高效內部成本控制,減少了開支,讓利于客戶
      交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 產品介紹
      • 規格尺寸
      • 結構圖片

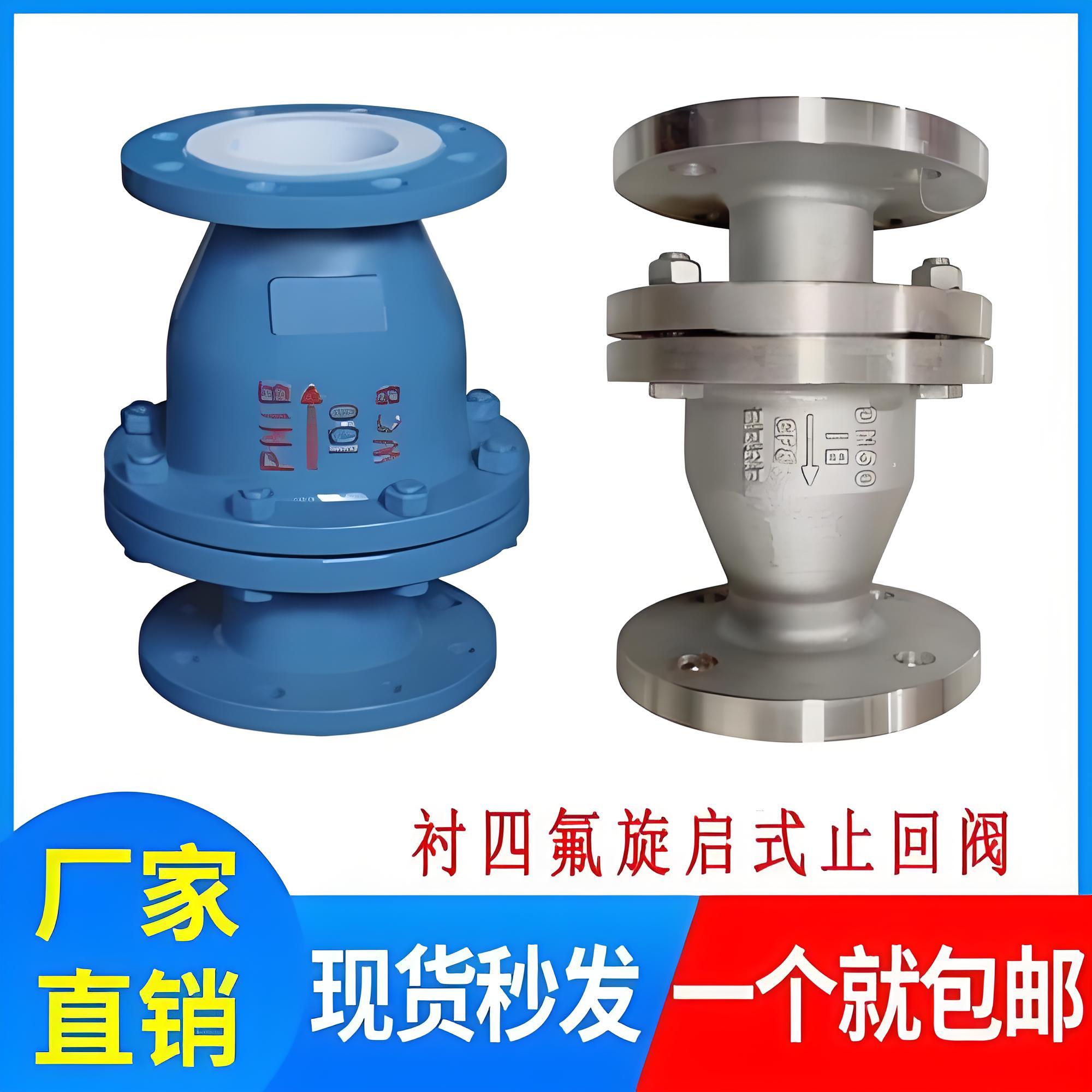

      • H44F46-16C 是 旋啟式襯氟止回閥 的型號,適用于強腐蝕性介質管路,具有耐腐蝕、密封可靠等特點。以下是具體介紹:

        適用介質與溫度

        適用于 硫酸 、 鹽酸 、 氫氟酸 等強腐蝕性介質,溫度范圍為-50℃至150℃。 ‌

        結構特點

        • ‌閥瓣設計‌:閥瓣圍繞閥座外的銷軸旋轉開啟,鑲嵌在閥體與閥蓋的凹槽內,啟閉靈活。 ‌
        • ‌密封設計‌:閥瓣與閥座采用氟塑料密封,確保在低壓區域也能保持密封可靠性。 ‌
        • ‌連接方式‌:采用 法蘭連接 ,符合 國家標準 (如GB12235/GB12236)。 ‌

        規格參數

        • ‌公稱直徑‌:DN100(即通徑100mm)
        • ‌壓力等級‌:PN1.6MPa
        • ‌適用溫度‌:根據襯里材料不同,最高可達150℃。 ‌

        該閥門通過介質壓力自動開啟/關閉,防止介質倒流,適用于化工、環保等工業管路。 ‌
      • 主要零部件材料表:
        序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
        Z C P R PL RL
        1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
        2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
        3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
        4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
        5 螺母 PTFE(F4) CF8 CF8
        主要外形和連接尺寸:
        公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
        DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
        15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
        20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
        25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
        32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
        40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
        50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
        65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
        80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
        100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
        125 5 400 245 210 185 3 24 8-φ18 400 245 210 3<, o:p> 26 8-φ18
        150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
        200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
        250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
        300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
        350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
        400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
        450 18 978 615 565 532 4 32 20-φ25
