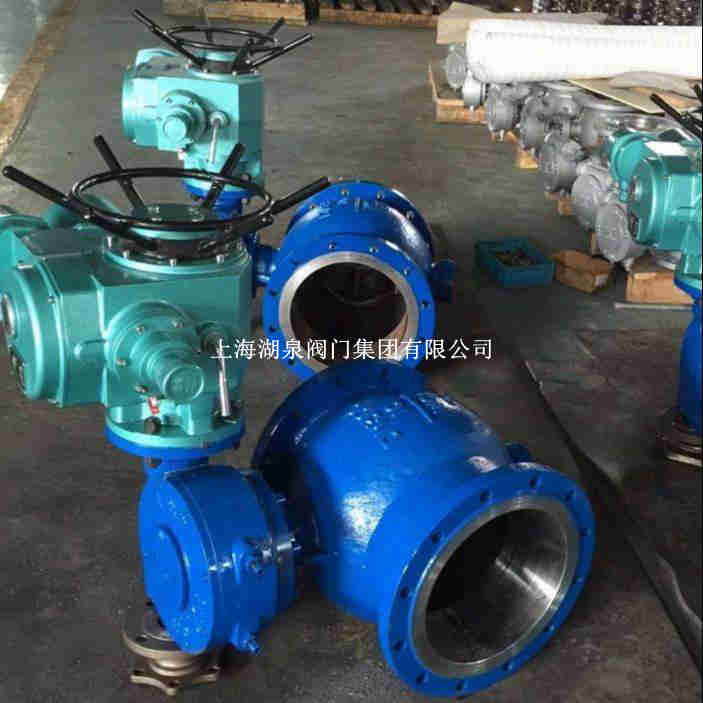

上海湖泉閥門廠家電動球閥dn200生產廠家。咨詢：021-64162222   信息,電動球閥dn200,電動球閥dn200價格,電動球閥dn200批發,電動球閥dn200廠家,還包括了電動球閥dn200相關Q941F-16R-DN150電動球閥 Q941F-16R-DN200電動球閥 導產品為:普通多回轉系列DZW、部分回轉系列DQW、ZB/DZB型系列、智能調節型系列、整體一體化、非侵入式液,Q946F型四通球閥 電動四通球閥 Q946F-16 DN200 四通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;球閥在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統...DN200 主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制。

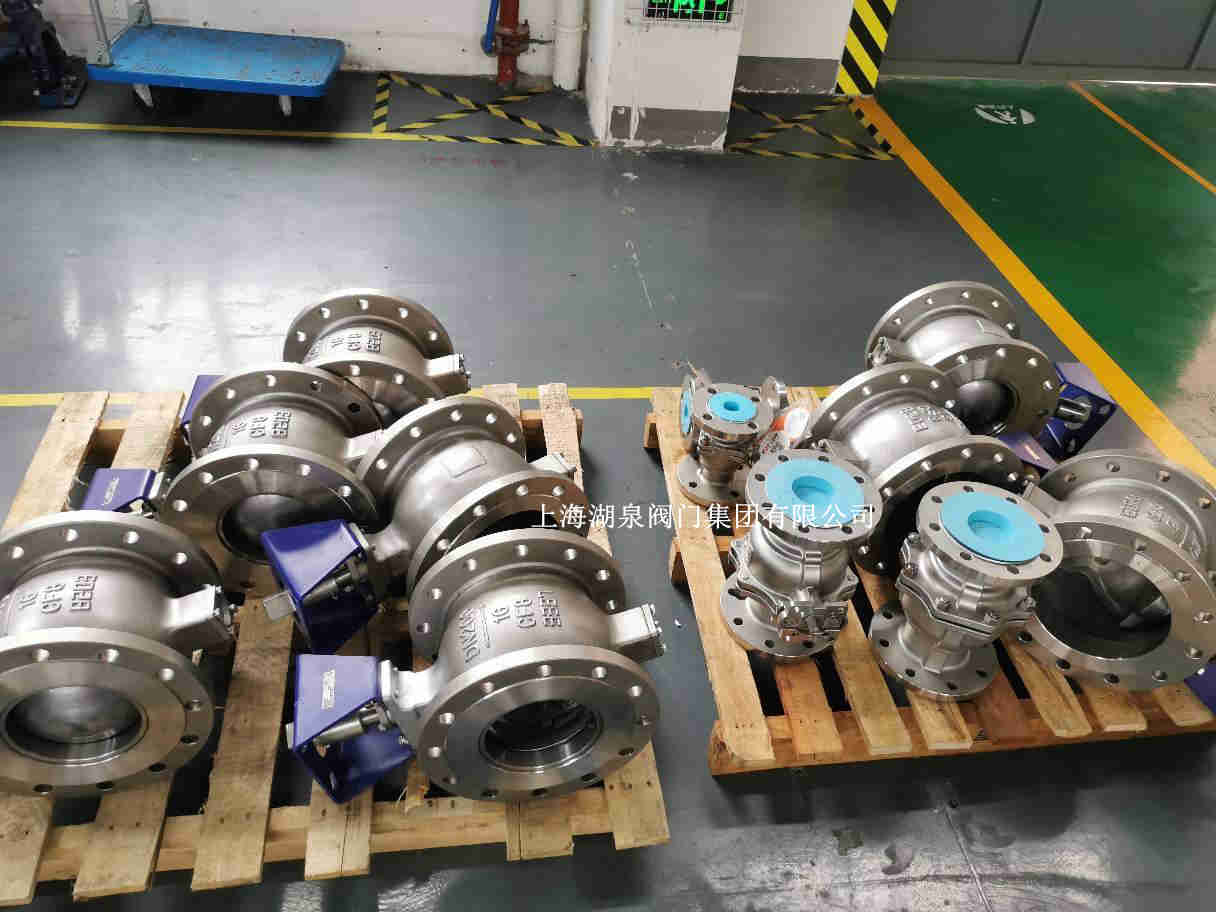

上海湖泉電動法蘭球閥 鑄鋼浮動式球閥 精小型電動球閥Q941F-16C-DN200使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門,以及人們日常生活中。DN200電動球閥,常閉式電動球閥產品介紹:球閥是通過啟閉件球體由閥桿帶動,并繞球閥軸線作旋轉運動的閥門。電動球閥dn200尺寸，型號，說明書，可用于流體的調節與控制。而多通球閥在管道上不僅可靈活控制介質的合流,分...法蘭 連接不銹鋼電動球閥 DN100 125 DN200 DN25法蘭 連接不銹鋼電動球閥 DN100 125 DN200 DN25 。

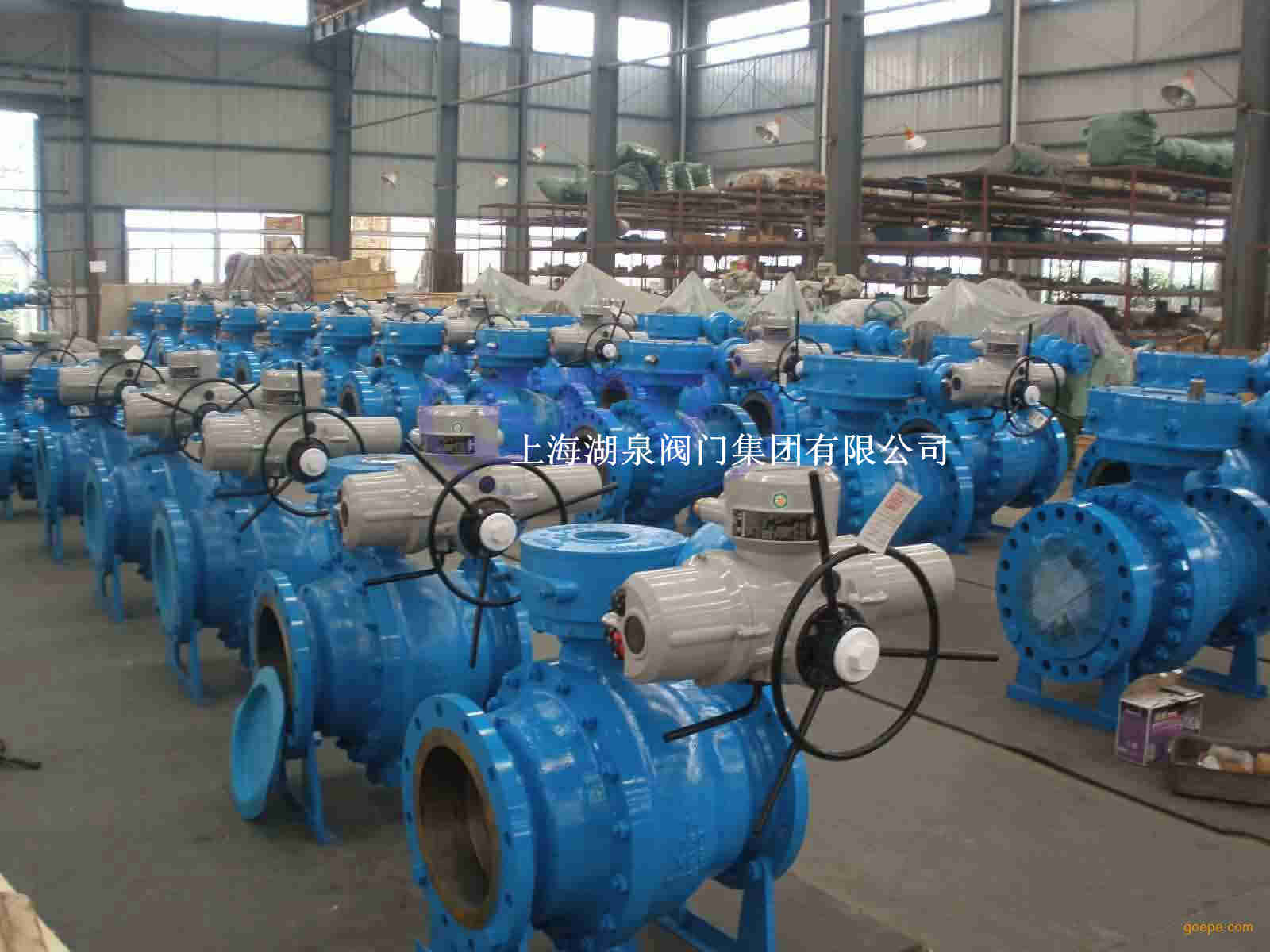

湖泉閥門廠Electric ball valve Q941F/Q941H - 16 p DN200 P.C.R electric two-way stainless steel ball valve. Hvac ball valve 不銹鋼電動球閥概述是一種轉角為90°的旋轉類閥門,密封性能優...Q944F-16P不銹鋼電動三通球閥 DN200法蘭L型電動三通球閥},產品詳情:{型號、零部件及配件、連接形式、規格、品牌、用途}球閥公稱尺寸:DN15～DN200(0.5”～8”) 壓力等級:PN6～PN40 ANSI 150～300LB(磅級) 閥體材質:碳鋼WCB、A105 不銹鋼304、316、304L、316L 球閥內件材質，與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。

上海湖泉電動球閥產品型號: Q941F 產品口徑: DN15～DN200 產品壓力: 0.6～10.0MPa ，電動球閥dn200尺寸，型號，說明書，產品材質: 鑄鋼、不銹鋼、合金鋼等 產品簡介: 防爆電動執行器和閥門連接,電壓AC220V或AC380V,也可輸入4-20mADC信號...電動V型球閥為電動單元組合儀表中執行單元,可實現比例調節,接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構,動作靈敏,并采用轉角直接指示和反在自動化控制系統中,可通過PLC(或其他微控制器)實現對工藝管路中流體介質進行比例調節或開關控制,能快速對流體介質的流量、壓力、溫度、液位等參數進行自動化控制。

湖泉閥門廠電動固定式球閥參數: 公稱通徑 DN15～DN200(mm) 公稱壓力 PN1.6、2.5、4.0、6.4MPa 連接形式 法蘭式 結構形式 兩段式鑄造閥體 驅動方式 電動控制(可帶手動手輪) 使用溫度 -40℃～425℃ 電源電壓 A...Q941F 型 PN16~PN63 浮動軟密封電動球閥:電動驅動、法蘭連接形式、浮動球直通式,密封形式采用軟密封、閥座密封面材料為氟塑料,公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適...DN200 8" 400 335 360 295 310 265 278 12-23 12-25 26-3 34-3 DN250 10" 450 405 425 355 370 320 332 12-25 12-30 30-3 36-3 4.0、6.4MPa球閥Q41F/Y Q341F/Y Q641F...電動球閥技術參數: 公稱通徑DN(mm) 25～400 公稱壓力PN(MPa) 1.6～6.4 公稱壓力Ps(MPa) 強度試驗 2.4～9.6 密封試驗 1.76～7.0 材料\代號 C P R 主要 零件 閥體 WCB ZG1Cr18N...

電動球閥dn200尺寸，型號，說明書，PN1.6MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	12	16	22	35	58	74	205	322	460	864	1600
電動 Electro operated	H2	-	-	-	-	-	554	600	652	760	830	940
	L1	-	-	-	-	-	235	235	235	259	400	410
氣動 Pneumatic operated	H3	274	379	389	479	552	666	736	926	1059	1393	1538
	L2	270	405	405	576	576	776	776	776	1060	1360	1360

電動球閥dn200尺寸，型號，說明書，PN2.5MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	420	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	15	24	30	55	87	118	255	370	533	1030	2100
電動 Electro operated	H2	-	-	-	-	-	235	235	400	400	410	420
	L1	-	-	-	-	-	74	250	350	420	400	400
氣動 Pneumatic operated	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
	L2


電動球閥dn200尺寸，型號，說明書，主要零部件材料

序號 NO	材料標準 零件名稱	材料牌號Stamdard
		碳鋼		不銹鋼
		GB	ASTM	GB	ASTM
01	雙頭螺母Stud	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
02	螺母Nut	45	A194-2H	OCr18Ni	A194-8M
03	底蓋Lower cover	25	A105	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
04	墊圈Gasket	氟橡膠；PTFE;金屬夾石墨Viton ; PTFE; Metel backed graphite
05	止推軸承Lover stem	金屬夾PTFEMetel backed graphite
06	下閥桿軸承	金屬夾
07	下閥桿Lover stem	2Cr13	A276-410	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	F304/F316/F304L/F316L
08	球體Ball	ZG1Cr18Ni9Ti 滲氮	CF8滲氮	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 滲氮	F304/F316/F304L/F316L 滲氮
09	閥體Body	WCB	A216-WCB	ZG1Cr18Ni9Ti/ZG1Cr18NI12Mo2TI	CF8/CF8M/CF3/CF3M
10	閥座O型圈 Seat”O”ring	氟橡膠Viton
11	閥座Seat	2Cr13滲氮	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti滲氮	F304/F316/F304L/F316L 滲氮
12	球閥鍵Body key	40Cr		1Cr17Ni2
13	上閥桿軸承 Stem bearing	PTFE;PPL
14	閥桿填料 Stem packing	石墨 Graphite
15	填料壓環 Packing ring	2Cr13	A276-410	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 滲氮	F304/F316/ F304L/F316L
16	填料壓蓋 Stuffing gland	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18NI12Mo2TI	CF8/CF8M/ CF3/CF3M
17	螺釘Bolt	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
18	支架Yoke	WCB
19	上閥桿Stem	2Cr13	A276-410	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	F304/F316/F304L/F316L
20	鍵Key	40Cr		1Cr17Ni2
