      閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

      z941h-40c閘閥結構圖及產品介紹說明

      [ 2024-06-20 ]
      z941h-40c閘閥是一種常見的工業閥門,具有結構簡單、操作方便、密封性能好等特點。下面將對其結構圖及產品進行詳細介紹。 z941h-40c閘閥由閥體、閥蓋、閥瓣等組成。閥體一般采用高強度鑄鐵、碳鋼等材料制成,具有良好的耐腐蝕性和耐高溫性能,能夠適應各種工況環境。閥蓋是用來封堵閥體的開口,通常采用與閥體材料相同的材料制成,保證了整個閥門的一致性和可靠性。閥瓣是閘閥中關鍵的部件,通過閥桿與手輪或其他傳動裝置相連,用于控制閥門的開閉操作。 z941h-40c閘閥的產品特點有以下幾個方面。首先,該閘閥具有密封可靠的特點,閥瓣與閥座之間采用金屬與金屬的密封方式,能夠有效防止介質泄漏,確保系統的安全性。其次,操作方便,開閉靈活,只需通過手動裝置或電動裝置即可實現操作,無需額外的動力源。第三,流阻小,閥體內通道流線型設計合理,減小了流體的阻力,提高了流量的傳遞效率。第四,適用范圍廣,適用于水、油、氣等多種介質的控制,具有較強的通用性。 綜上所述,z941h-40c閘閥是一種具有良好性能的閥門產品。其結構圖清晰簡潔,操作方便,并具備密封可靠、流阻小等優點。在工業領域中得到了廣泛應用。希望本文的介紹能夠對您了解z941h-40c閘閥有所幫助。

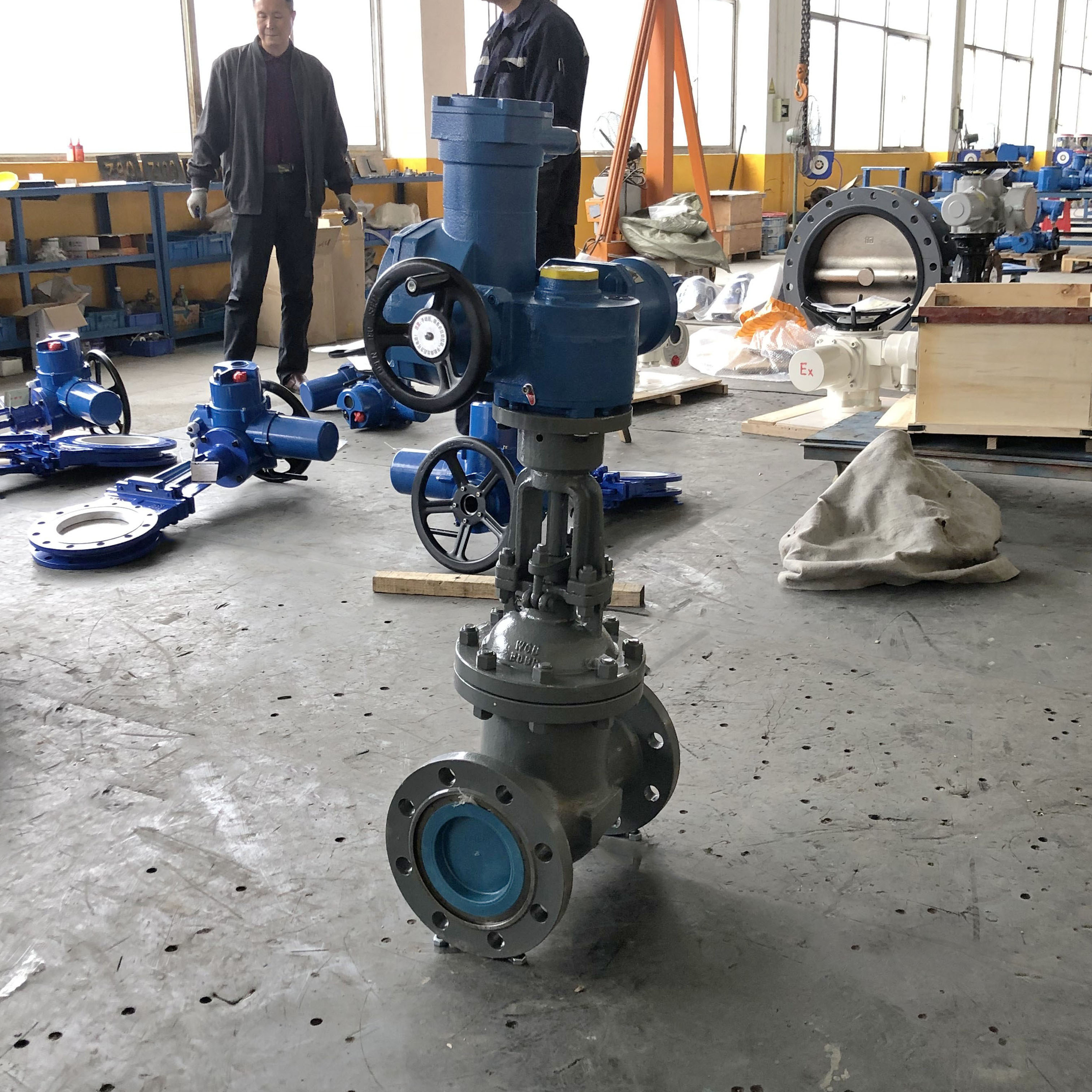

      z962y

      Z941H鑄鋼電動閘閥主要特點及用途:

      1、電動閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。
      2、密封面采用不銹鋼和硬質合金,使用壽命長。
      3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
      4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。
      5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

      ■ Z941H鑄鋼電動閘閥設計、制造標準:

      1.Z941H電動法蘭閘閥設計制造按GB/T 12234-89
      2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89
      3、電動閘閥法蘭連接尺寸按:JB/T 79-94
      4、Z941H電動閘閥閥門檢查和試驗按GB/T 13927-92

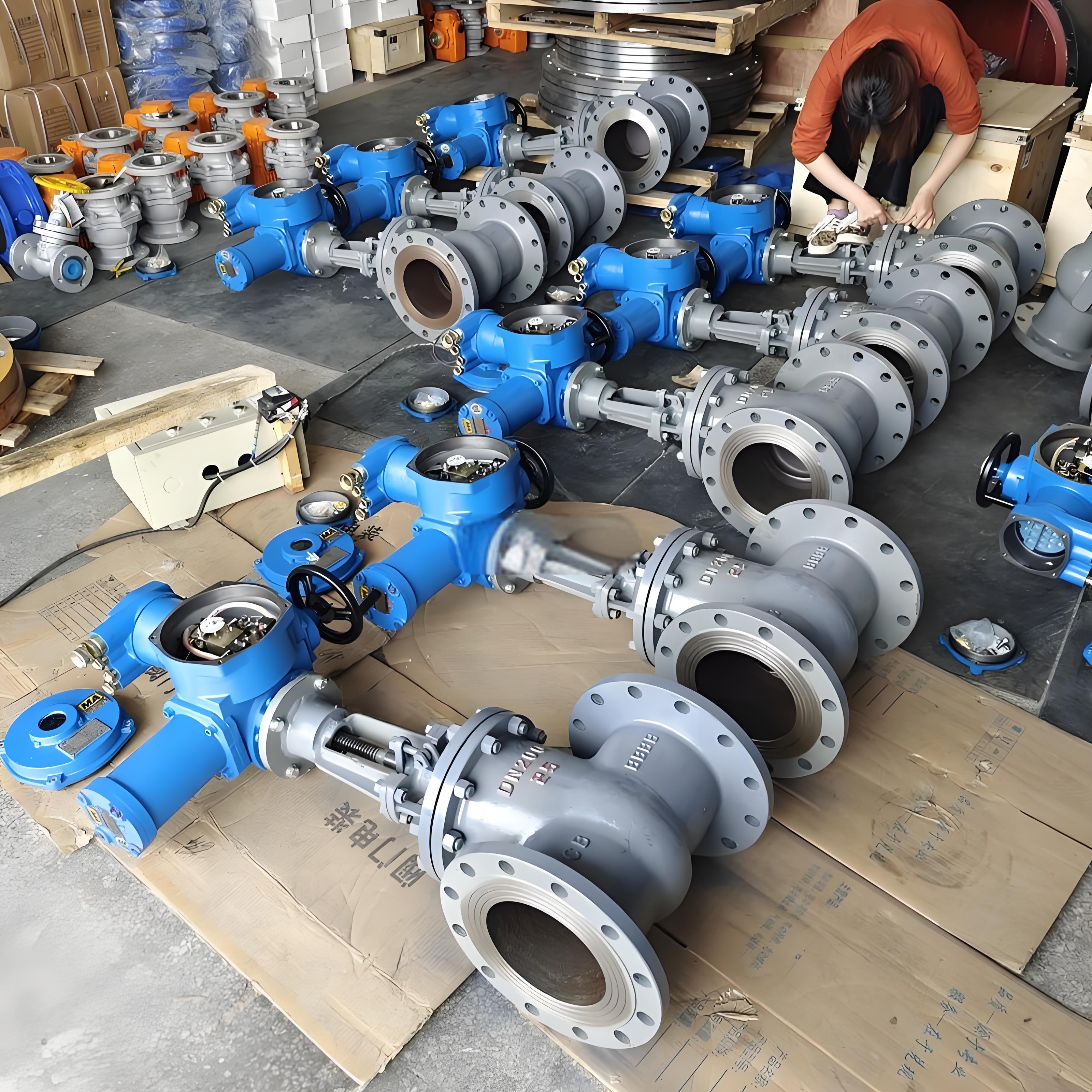

      電動閥

      電動閘閥主要外形連接尺寸(PN40):

      公稱通徑DN(in)

      主要外形尺寸及連接尺寸(mm)

      電動裝置

      L

      D

      D1

      D2

      D6

      b

      z-Φd

      f

      f2

      H

      Z940、Z941、Z942

      40

      200

      145

      110

      85

      76

      18

      4-Φ18

      3

      4

      617

      ZB15

      50

      250

      160

      125

      100

      88

      20

      4-Φ18

      3

      4

      665

      ZB15

      65

      280

      180

      145

      120

      110

      22

      8-Φ18

      3

      4

      680

      ZB15

      80

      310

      195

      160

      135

      121

      22

      8-Φ18

      3

      4

      752

      ZB15

      100

      350

      230

      190

      160

      150

      24

      8-Φ23

      3

      4.5

      846

      ZB20

      125

      400

      270

      220

      188

      176

      28

      8-Φ25

      3

      4.5

      908

      ZB20

      150

      450

      300

      250

      218

      204

      30

      8-Φ25

      3

      4.5

      1087

      ZB40

      200

      550

      375

      320

      282

      260

      38

      12-Φ30

      3

      4.5

      1243

      ZB40

      250

      650

      445

      385

      345

      313

      42

      12-Φ34

      3

      4.5

      1429

      ZC45

      300

      750

      510

      450

      408

      364

      46

      16-Φ34

      4

      4.5

      168

      ZC60

      350

      850

      570

      510

      465

      422

      52

      16-Φ34

      4

      5

      1738

      ZC90

      400

      950

      655

      585

      535

      474

      58

      16-Φ41

      4

      5

      1897

      ZC120

      450

      1050

      680

      610

      560

      524

      60

      20-Φ41

      4

      5

      2104

      ZC180

      500

      1150

      755

      670

      612

      576

      62

      20-Φ48

      4

      5

      2401

      ZC180



      本文標題:z941h-40c閘閥結構圖及產品介紹說明 本文地址:http://m.2dapei.cn/tech-zhafa/5453.html

      上一篇:z941Y-100閥門溫高壓電動鉻鉬鋼閘閥 / 下一篇:電動閘閥DN200,25公斤規格型號及功率重量表
